A la base c'est un TF2 Hilux... Mais on verra...

Page 6 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par h.300 le Ven 26 Avr 2013 - 14:50

pour une fois, RC4WD, a fait du bon matos !! Very Happy

h.300
racer expert
racer expert

Date d'inscription : 06/09/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Jeu 9 Mai 2013 - 0:00

content de voir que ta bv a pas bougé , ca me rassure aussi Cool

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Ven 10 Mai 2013 - 12:02

Oui c'est plutôt cool.

Par contre j'ai une usure trés avancée dans le couple conique du pont arrière alors que l'avant est nickel.
Ca va tenir encore et je l'amènerai au bout.

Mais bon, j'en ai un d'avance.

Thierry


avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Sam 8 Juin 2013 - 0:26

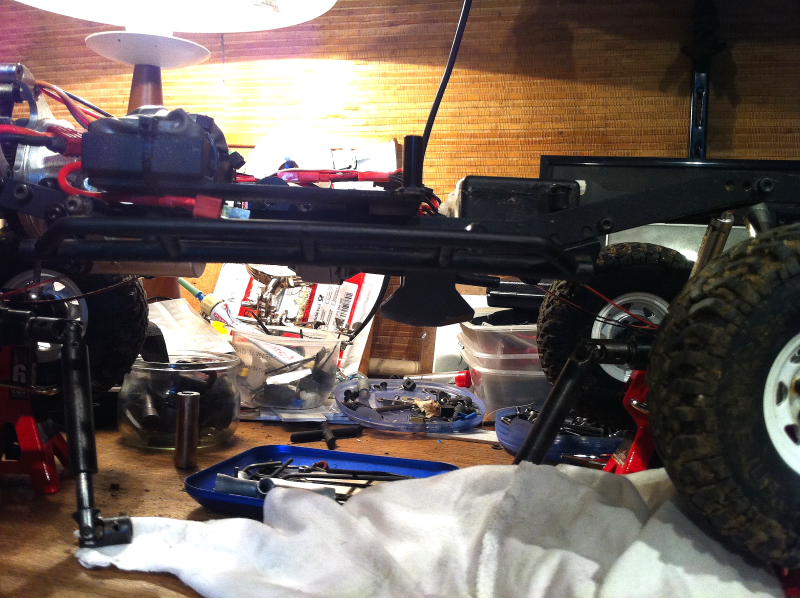

Petite modif...

Le support de la boite de transfert est une vraie galère, il accroche partout...


J'ai placé le support d'origine à coté pour voir la différence de garde au sol.



Juste un petit truc à ajuster, un peu de finition et faire un test de roulage.

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Mar 11 Juin 2013 - 13:16

Bonjour,

Voila la suite ou plutôt comment j'ai fait.

Je n'ai plus du tout de protection pour la boite de transfert.
J'avais au début avancé la platine électronique car ma benne est creusée et l'accu ne pouvait plus passer.
En plus de cela ça passe vraiment limite et si la géométrie d'origine a été modifiée il faut bien vérifier que ça passe au niveau du cardan avant. J'ai des Notyro donc avec un diametre bien plus petit que les origines.

Cette opération est complètement réversible pour revenir au montage d'origine.



Au départ c'est comme ça :



J'avais fait ça :



Il n'est pas nécessaire de percer quoi que ce soit car les trous de la platine tombent en face des trous non-utilisés du châssis.
Seule obligation il faut la remonter de 2 ou 3 mm sinon ça ne passe pas avec la boite de transfert.

Quoi qu'il en soit il faudra aussi la remonter si vous voulez faire la suite car il faut que l'axe de sortie de la boite de transfert tombe en face de l'axe de sortie de la boite de vitesse sauf si vous changez l'arbre par un cardan.

-----------------

Pour ce qui suit il faut basculer la boite d'un demi tour de l'avant vers l'arrière pour se servir des fixations existante pour la rendre solidaire de la platine qu'il faudra percer de deux trous.
Attention car les vis d'origine pour la fixer au "skid" d'origine vont être trop longues. Il faut donc en prendre des plus courtes.

Une fois la boite basculée l'axe de sortie vers la boite de vitesse se retrouve vers l'arrière.

Il faut ouvrir la boite et basculer l'axe avec son pignon pour le faire sortir vers l'avant.
C'est le plus à droite sur la photo.





On remonte et ça doit donner un truc comme ça :




On aligne bien l'axe de sortie vers la boite, on repère bien et on perce.
On met deux petites vis (Plus courtes que celles d'origine et j'ai oublié de prendre les cotes) et on doit se retrouver avec un truc dans le genre.








-----------------

Sans passer par la première étape il est tout à fait possible de faire un support simple qui viendra se substituer à la platine et qui pourra être fixé à la place du "skid" d'origine.

En changeant l'arbre de liaison boite de transfert/boite de vitesse par un double cardan il est aussi possible de baisser un peu le tout sans que ce soit gênant mais ça laissera un peu plus de place si ça touche la boite de vitesse.

Maintenant je suis en train de voir pour mettre une barre anti-couple sur le pont arrière.


Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par h.300 le Mar 11 Juin 2013 - 13:55

bon boulot top

reste plus qu'a essayer bounce
avatar
h.300
racer expert
racer expert

Age : 53
Localisation : Bordeaux
Date d'inscription : 06/09/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par trankilou le Mar 11 Juin 2013 - 18:32

Beau travail ,il y a vraiment de l'idée top
avatar
trankilou
racer expert
racer expert

Age : 51
Localisation : PARIS
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par bandit1 le Mar 11 Juin 2013 - 22:01

bon boulot et bonne modif pour gagner un peu de garde au sol
avatar
bandit1
expert
expert

Age : 26
Localisation : france
Date d'inscription : 15/06/2011

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Mar 11 Juin 2013 - 23:32

très intéressant , je vais me pencher la dessus top car effectivement elle accroche partout cette protection de boite de transfert tchin

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Mer 12 Juin 2013 - 22:40

Wink

Autre chose intéressante je pense.

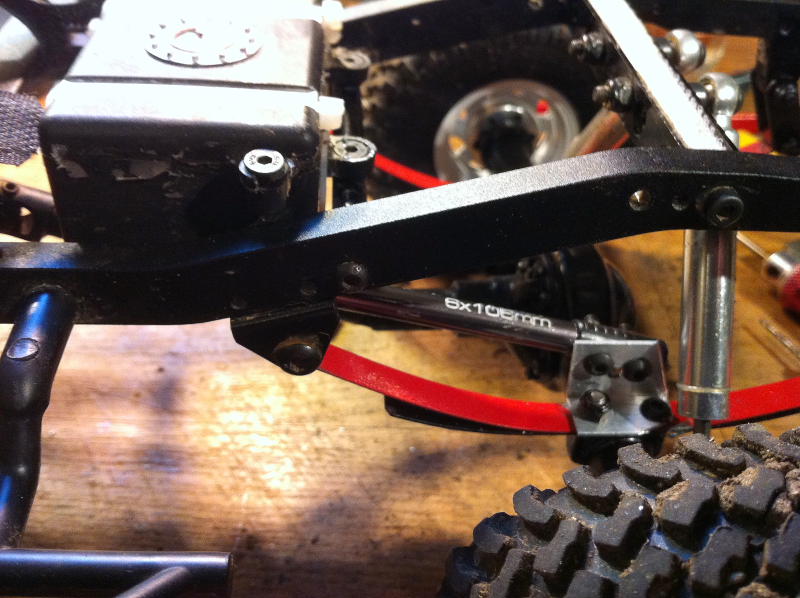

Le travail de ce soir: Une barre anti-couple.



Sur "l'atelier" ça fonctionne.
Elle est expérimentale et sans finitions mais à tester sur le terrain.

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Dim 16 Juin 2013 - 10:02

Bonjour,

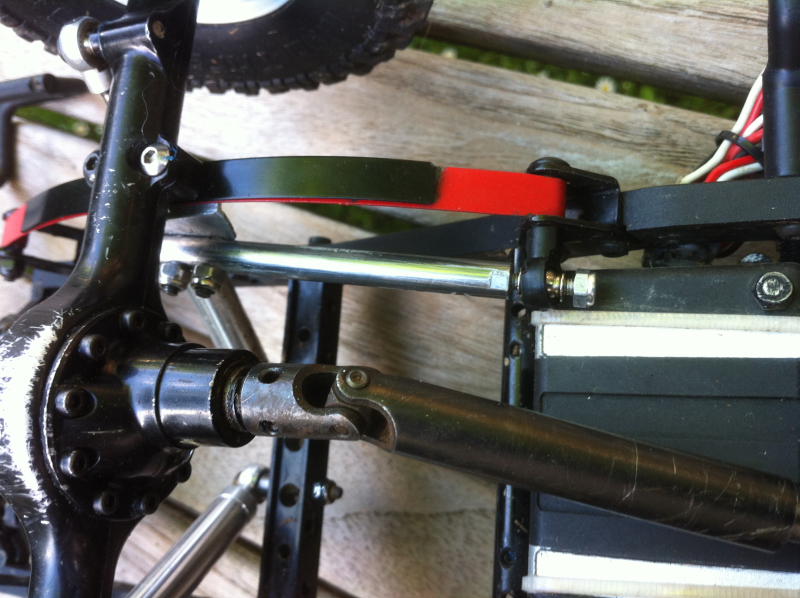

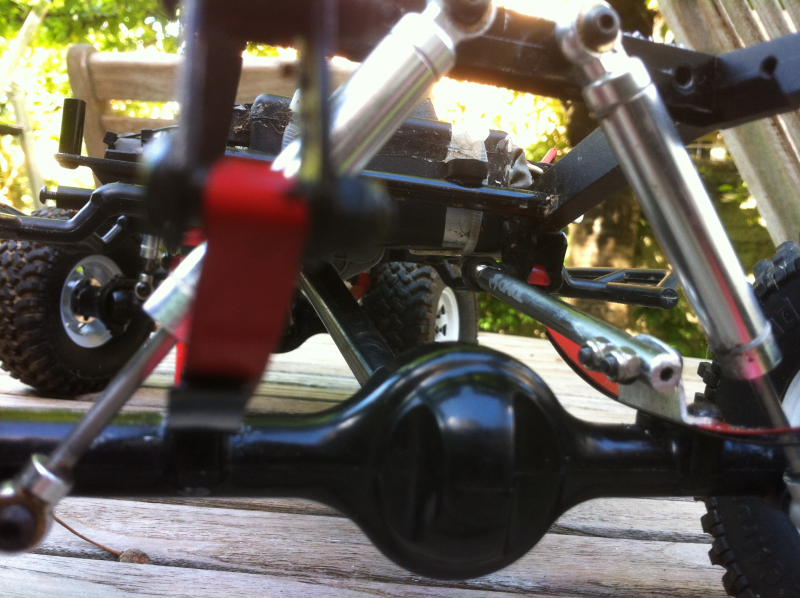

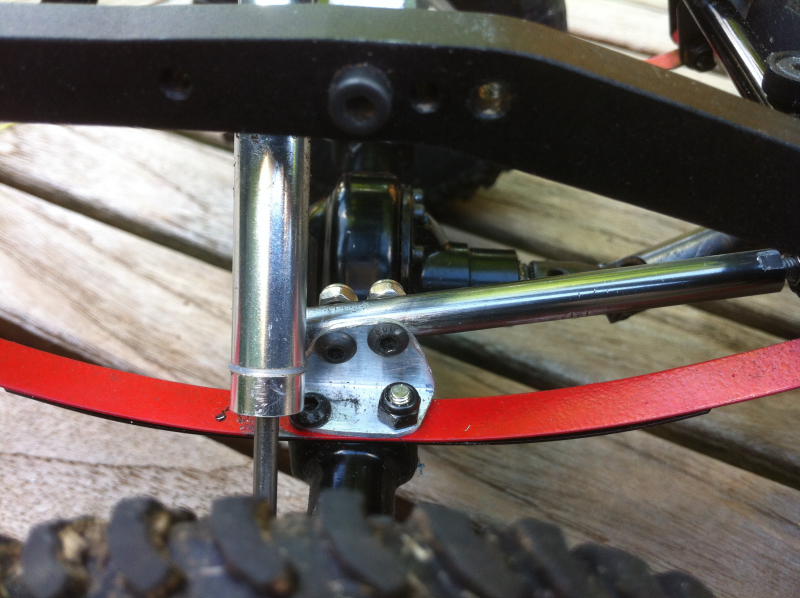

Voila le montage finalisé. Smile
L'ideal aurait été de la prolonger jusqu'au milieu du châssis environ mais je ne peux pas à cause du boitier electro.

Je l'ai aussi passé coté passager.

Ca fonctionne plutôt bien. Reste à voir dans le temps...

Place aux photos :







Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Dim 16 Juin 2013 - 10:11

j en prend bonne note Twisted Evil mais je suis trés intéressé par la modif de ta boite de transfert . je pensait trouver le temps ce W.E  mais Embarassed je verrais ca la semaine prochaine .. cependant je redoute un petit soucis sur mon chassis c est que le cardan av passe a 5mm de la boite  donc si je relève le boite de transfert j ai peur de plus pouvoir  mettre le cardan avant Rolling Eyes

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Dim 16 Juin 2013 - 11:17

Bonjour Cyril,

Dans mon cas ça passe limite et par moment je pense que ça va frotter un peu avec le mouvement latéral du pont.

Il y a une autre solution. C'est de refaire le support par en dessous ou en dessus avec de l'alu et en inclinant moins la boite qu'à l'origine.

Ce qui est important c'est l'arbre de sortie vers la boite de vitesse qui doit rester aligné.

Firmin à fait comme ça : Support Boite


Pour la barre anti-couple il faut 2 points fixes coté pont et laisser libre coté châssis sinon ça bride le débattement. Wink

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Lun 17 Juin 2013 - 11:48

salut Thierry..

l idéé de remonté la boite de transfert a fait un bout de chemin Very Happy

voila mon montage a blanc , j ai comme toi inversé le carter alu de la bv afin de pouvoir la visser par le haut et je me suis simplement servi de la platine d origine pour refixer la boite ..
je l ai reculé , remonté et décalé sur la gauche afin de faciliter le passage du cardan avant
bien entendu j ai vivé la protection de la boite de transfert qui accroché partout ..
je vais  commander des cardans metal chez rc4wd  mais en attendant j ai put faire mon montage avec des cardans plastique afin de pouvoir avoir un aperçu réel:D

j ai fait dans la simplicitée.....
place a 2 ou 3 photos




****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Lun 17 Juin 2013 - 11:59

top

C'est parfait comme ça !

Et oui moi je ne peux pas reculer la boite et pourtant ça m'arrangerait car je ne trouve pas un cardan suffisament court pour remplacer l'arbre et baisser un peu ma platine.

Pour les cardans (Transfert ---> Pont) tu as regardé chez SDI ?

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Lun 17 Juin 2013 - 13:19

SDI Suspect.....

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Lun 17 Juin 2013 - 13:37

Oups, désolé j'aurais dû mettre un lien.

Ils ne font pas que des cardans.

http://www.sdi4x4.com/index.php

http://www.sdi4x4.com/index.php?id_category=31&controller=category&id_lang=1

Ceux qui en ont en sont très content. Ils peuvent se retailler facilement.

Le fabricant des miens (Notyro) semble avoir fermé boutique. Si c'est le cas la prochaine fois je tente les SDI.

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Lun 17 Juin 2013 - 14:50

merci Smile

je regarde cela demain

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Lun 17 Juin 2013 - 15:14

je suis pas a la maison
pour les cardans de ton lien c est bien des 5mm qu il faut ????


cela me permettrait de validez ma commande maintenant Smile via ton lien

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Lun 17 Juin 2013 - 15:36

C'est bien des 5mm.

Attention car c'est pour une pièce et pas par deux.


Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Lun 17 Juin 2013 - 19:27

ok merci je connaissait pas SID ...
je viens de valider l achat pour 1 cardan , je verrait ensuite ..

par contre j ai cassé l axe de la boite de transfert coté liaison avec la bv Sad

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Lun 17 Juin 2013 - 19:49

Tu me diras ce que tu en penses car je n'en jamais eu. Mais des Scaleux avec qui je roule en ont et ils sont contents. Smile


Comment tu a fait pour péter l'axe ??? Shocked


Regardes sur RC4WD mais il me semble qu'ils vendent ces pieces pour pas trop cher... Par contre les FDP je ne sais pas.

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Lun 17 Juin 2013 - 20:09

je vais tenter une brasure pour le réparer

j ai voulu agrandir le trou pour l axe du cardan cacher sac et il a cassé

sinon je trouve ma modif simple et efficace ( si besoin je peut méme la relever facilement )

c est toi qui m a inspiré pri

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Mar 18 Juin 2013 - 21:48

Thierry si tu passe par la tu peut me dépanner pri

j ai cassé un axe sur la boite de transfert ( celui qui fait la liaison ,  bv/boite de transfert )
ps .le pignon sur l axe ce démonte via un petit clips ..

mon problème j ai plus la notice de montage car j ai déménagé l été dernier  et j ai pas fait suivre beaucoup de mon bazars...
donc si tu as encore j aimerai bien la ref ce l axe que j ai cassé afin de pouvoir en trouver un autre ( c est pas gagné car j ai pas trouvé de pieces détachés pour cette boite de transfert)

petite photo pour que tu es un aperçu de l axe cassé



priSmile

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par h.300 le Mar 18 Juin 2013 - 22:11

Cyril > http://store.rc4wd.com/Spare-Parts_c_204.html

rien trouvé sur ebay Sad

tu peux tout avoir > http://store.rc4wd.com/Spare-Parts_c_204.html

il faut cliquer sur " Spare Parts" là > http://store.rc4wd.com/Transfer-Case_c_24.html  Wink
avatar
h.300
racer expert
racer expert

Age : 53
Localisation : Bordeaux
Date d'inscription : 06/09/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Mar 18 Juin 2013 - 22:28

super nickel j ai l impression que c est celui du milieu




merci mon sauveur Very Happy

je vais quand meme tenter une soudure histoire de pas baisser les bras

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Mer 19 Juin 2013 - 8:37

Bonjour,

Je viens de voir ton message.

Il n'y a rien dans la notice concernant les boites et les ponts.

Ca me semble bon ce que tu montres en photo.

Par contre si tu agrandis ce trou tu risques de le casser encore et surtout tu fragilises l'axe car il ne reste déjà pas beaucoup de matière à l'origine.
Limes plutôt la vis non ?

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Mer 19 Juin 2013 - 9:09

je l ai pas agrandi par plaisir j etait obligé car impossible de dévisser cette satané vis qui fixe le cardan ( j ai meme cassé un tournevis btr de 1.5mm)
obligé d utiliser une perceuse pour démonter le cardan rigide
j ai commandé l axe , mais je vais tout de méme tenter un brasure pour voir Twisted Evil

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par TC94 le Mer 19 Juin 2013 - 9:52

Ok. Je n'avais pas compris. Embarassed

Thierry
avatar
TC94
expert
expert

Localisation : Paris
Date d'inscription : 06/10/2010

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par h.300 le Mer 19 Juin 2013 - 13:14

Cyril63 a écrit:
j ai commandé l axe , mais je vais tout de méme tenter un brasure pour voir Twisted Evil

tu as intérêt a souder droit !! Suspect

bonne chance
avatar
h.300
racer expert
racer expert

Age : 53
Localisation : Bordeaux
Date d'inscription : 06/09/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Cyril63 le Jeu 27 Juin 2013 - 11:38

impossible de souder , donc j attend l axe de la boite transfert commandé chez rc4wd..

sinon Thierry (tc ) j ai reçu le cardan de ton lien et je suis pas déçu , il a l air costaud et surtout il a une bonne longueur ( parfait pour moi ) , du coup j ai pu décaler et reculer un peut plus la boite de transfert...Twisted Evil

voici ce que ca donne en image ( en attendant mon axe neuf )





comparé a l origine ca dégage sévère la garde au sol top

****************************************************************************************************************************************************
avatar
Cyril63
racer expert
racer expert

Localisation : puy de dome 63
Date d'inscription : 17/01/2009

Revenir en haut Aller en bas

Re: A la base c'est un TF2 Hilux... Mais on verra...

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
